التحكم في الحمل الشعاعي وسلامة العمود: الدور الدقيق للحلقات الداخلية الاحتفاظ بها في هندسة التجميع الحديثة

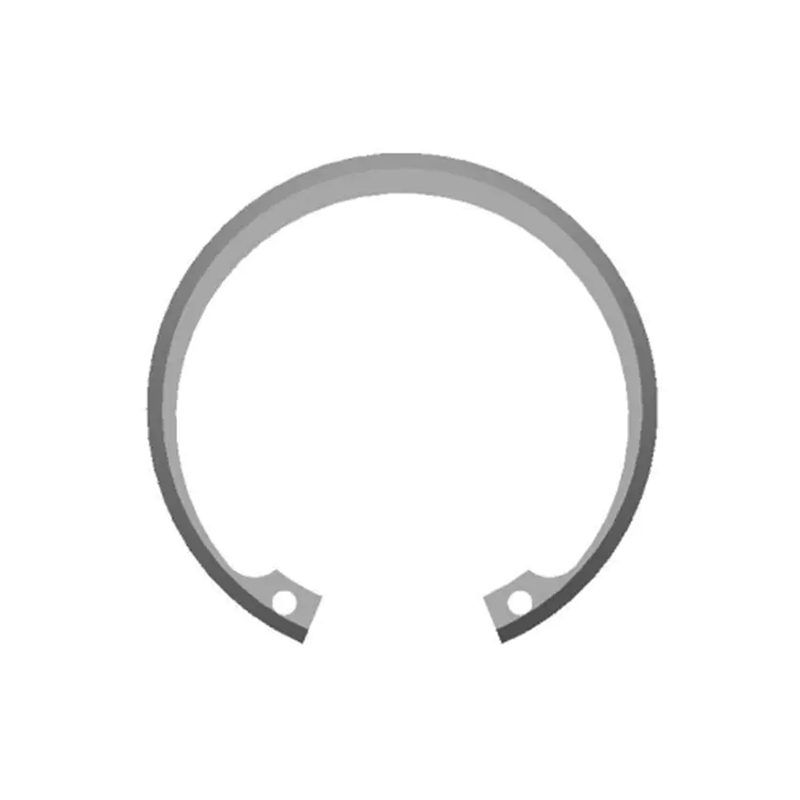

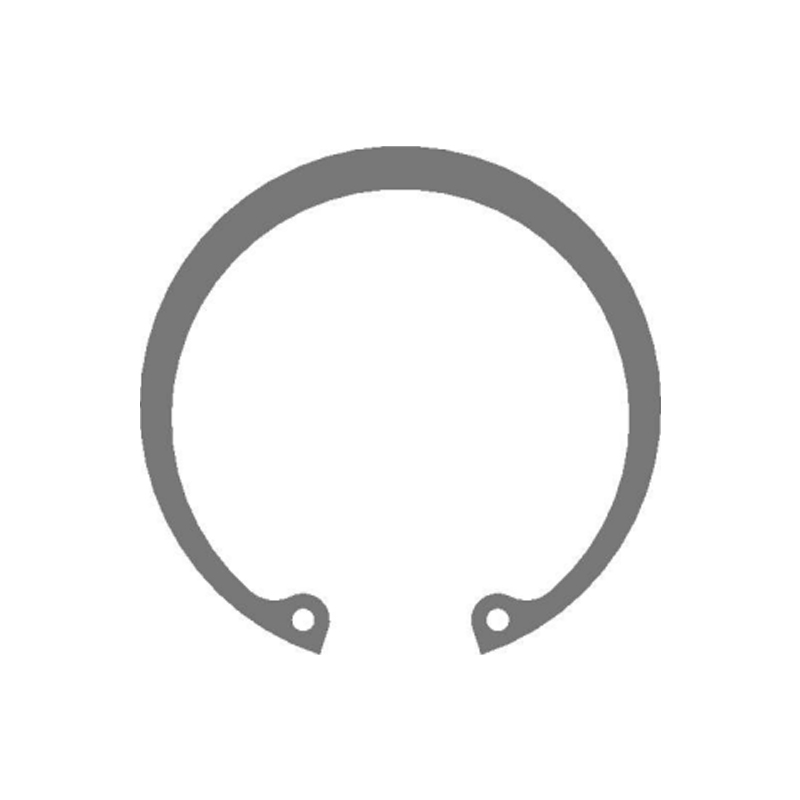

حلقات الاحتفاظ الداخلية ، غالبًا ما يتم التغاضي عنها في التسلسل الهرمي للمكونات الميكانيكية ، هي أمر أساسي لعمارة التجميعات القائمة على العمود. تم تصميم هذه الحلقات للجلوس داخل أخدود داخل التجويف أو الإسكان ، وتوفر الاحتفاظ المحوري الحرجة لأجزاء مثل المحامل أو التروس أو عناصر الحمل الأخرى. تمتد فائدتها على الطيران ، والسيارات ، والآلات الثقيلة ، والأجهزة الطبية ، والإلكترونيات الاستهلاكية - أي تطبيق حيث يكون تحديد المواقع المحورية وتحسين المساحة أمرًا بالغ الأهمية. توفر هذه المقالة استكشافًا تقنيًا عميقًا للحلقات الداخلية للاحتفاظ ، مع التركيز على الميكانيكا الوظيفية ، وعلوم المواد ، وتسامح الدقة ، والتصميم الخاص بالتطبيق.

1. وظيفة الهندسة والتحكم في الحمل المحوري

على عكس السحابات الخيوط أو مكونات ملائمة الصحافة ، توفر حلقات الاحتفاظ الداخلية احتباسًا محوريًا غير مدفوع غير رديء دون التضحية بإمكانية الوصول إلى جزء. بمجرد الجلوس في أخدود مشغل داخل التجويف ، توفر هذه الحلقات محطة ميكانيكية تقاوم الحركة المحورية الداخلية للمكونات الداخلية. تعمل عن طريق تحويل الإجهاد الشعاعي إلى قوة عقد محورية ، وتوزيع الحمل على طول الأخدود مع الحفاظ على محاذاة العمود.

يتوقف أداء حلقة الاحتفاظ الداخلية على عدة متغيرات مترابطة:

• أخدود هندسة : العرض ، والعمق ، ونصف قطر الزاوية يؤثر بشكل مباشر على توزيع الإجهاد وموثوقية الاحتفاظ.

• ضغط الجدار الشعاعي : محددة بواسطة ملاءمة التداخل وتصلب الحلقة ، فإنه يحدد كيف تظل الحلقة آمنة جالسة تحت التأثير الحراري أو الاهتزازي.

• حمل الاحتفاظ المحوري : يتم حسابها كدالة للموارد المتقاطعة الحلقية ، وقوة إنتاج المواد ، ومساحة سطح التلامس.

تتطلب الهندسة المناسبة أن تتحمل التحمل الأخدود مع معايير ISO 13906 أو ASME B18.27 ، اعتمادًا على الممارسات الإقليمية ومتطلبات الصناعة.

2. اعتبارات المواد والسلوك المعدني

إن اختيار المواد الخاصة بالحلقات الداخلية الاحتفاظ بمتطلبات الإجهاد الميكانيكية والتعرض الكيميائي والظروف البيئية. عادة ما يتم تصنيع حلقات عالية الأداء من:

• فولاذ زنبرك الكربون (SAE 1070-1090) : يوفر قوة عالية العائد ومقاومة التعب ؛ عادة معالجة الحرارة لتحسين قوة الاحتفاظ.

• الفولاذ المقاوم للصدأ (AISI 302 ، 316) : يوفر مقاومة تآكل متفوقة لتجهيز الطعام أو التطبيقات الطبية أو البحرية.

• البريليوم النحاس والفوسفور البرونز : تستخدم في بيئات غير مغناطيسية أو موصلة كهربائيا.

• سبائك التيتانيوم : مفضل للأجهزة الطيران والفضاء العالي الأداء والأجهزة الطبية الحيوية.

تعزز خطوات ما بعد المعالجة مثل التقشير اللقطة أو التخميل أو طلاء الفوسفات حياة التعب أو حماية التآكل أو التحكم في الاحتكاك اعتمادًا على التطبيق المقصود.

3. هندسة التصنيع الدقيق والتحمل

يتضمن تصنيع حلقات الاحتفاظ الداخلية عمليات ختم أو ملفات عالية الدقة ، تليها المعالجة الحرارية وتكييف السطح. تعتبر التحمل الأبعاد أمرًا بالغ الأهمية ، خاصة في أنظمة التجميع الآلية أو عالية السرعة ، حيث يمكن أن تؤدي حتى الانحرافات البسيطة إلى فشل الإدراج أو الاحتفاظ بالمساءلة.

تشمل الأبعاد الحرجة:

• قطر مجاني وسمك الجدار : الحكم قوة الإدراج والأخدود الملاءمة.

• قطر الأخدود وتوافق العمق : يجب أن تتطابق مع الحالة الموسعة للحلقة مع ضمان مقاعد آمنة تحت الحمل المحوري.

• حافة شامفر والسيطرة على لدغ : ضروري لمنع تلف المكونات المجاورة أثناء التثبيت أو التشغيل.

يضمن مراقبة الجودة المتقدمة باستخدام ميكرومتر الليزر ، والمقارنات البصرية ، ومقاييس السطح السطحي الامتثال للرسومات الهندسية والموثوقية الوظيفية في الخدمة.

4. تقنيات التثبيت وتحسين الاحتفاظ

يستخدم تركيب حلقات الاحتفاظ الداخلية عادةً كماشة متخصصة ، أو آلات الإدراج الآلية ، أو المطابع الهوائية/الهيدروليكية ، اعتمادًا على مقياس الإنتاج وهندسة الحلقة. تشمل العوامل التي تؤثر على التثبيت الناجح:

• حدود التشوه الشعاعي : يمكن أن يؤدي الإفراط في التنسيق إلى تشوه البلاستيك الدائم ، مما يقلل من توتر الربيع.

• نظافة الأخدود والانتهاء من السطح : يمكن أن تتداخل الملوثات أو الخشونة مع الجلوس المناسب أو التآكل.

• توجيه التجميع : للتطبيقات الدوارة عالية السرعة ، يمكن أن يؤثر الاتجاه بالنسبة للإجهاد الاتجاهي على الاحتفاظ على المدى الطويل.

في الأنظمة الحرجة للسلامة ، يتم استخدام نمذجة العناصر المحدودة (FEM) لمحاكاة تركيزات الإجهاد أثناء التثبيت والاستخدام التشغيلي ، مما يساعد المهندسين على تحسين هندسة الأخدود واختيار المواد.

5. الأدوار الخاصة بالتطبيق وتكامل النظام

يتم نشر حلقات الاحتفاظ الداخلية عبر مجموعة واسعة من البيئات ، كل منها يفرض تحديات تصميم فريدة:

• نقل السيارات : يجب تحمل التحميل الدوري ، ودرجات حرارة عالية ، والضغط الهيدروليكي مع الحفاظ على دقة الموضعية تحت الاهتزاز.

• الأجهزة الطبية : تتطلب مواد متوافقة حيوياً وتصنيعًا للتسامح الدقيق ، وخاصة في الأدوات الغازية أو الأجهزة القابلة للزرع.

• أنظمة تشغيل الفضاء : طلب نسب القوة إلى الوزن الشديد ، وانخفاض عملية التغلب ، ومقاومة التعب الميكانيكي في التقلبات الحرارية.

• إلكترونيات المستهلك : الاستفادة من المتغيرات المصغرة في آليات مثل المقابض الدوارة ، والعدسات التي تركز الوحدات النمطية ، وأنظمة محرك الأقراص ، وتحديد أولويات الدقة والمتانة في عوامل الشكل المدمجة.

بالإضافة إلى ذلك ، فإن التصميمات المتكاملة الآن تضمنت حلقات الاحتفاظ داخل التجميعات الفرعية من أجل النموذجية ، وقابلية الإصلاح ، وتقليل الوزن-وهو اتجاه متزايد في التفكير في التصميم عالي الكفاءة.

6. أوضاع الفشل وأداء دورة الحياة

على الرغم من بساطتها ، يمكن أن تفشل حلقات الاحتفاظ الداخلية في ظل ظروف معينة. تشمل أوضاع الفشل الشائعة:

• القص من الأخدود : بسبب الحمل المحوري المفرط أو أبعاد الأخدود غير لائق.

• التعب التكسير : بسبب التحميل المتكرر وراء حدود التصميم أو العيوب المجهرية في مادة الحلقة.

• زحف أو الاسترخاء : خاصة في الحلقات القائمة على البوليمر تحت ركوب الدراجات الحرارية.

• توليد الحطام : الناتج عن تصدع الحلقة/الأخدود أو التآكل السطحي ، وربما تلوث الأنظمة الحساسة.

تتضمن استراتيجيات التخفيف ترقية المواد ، وتعزيز المعالجة السطحية ، والتسامح الدقيق ، وجدولة الصيانة التنبؤية.

بعيدًا عن كونه مجرد مكونات سلبية ، تجسد حلقات الاحتفاظ الداخلية تقاربًا لميكانيكا الدقة وهندسة المواد وتكامل النظام. يؤكد دورهم في الحفاظ على السلامة المحورية داخل التجميعات المدمجة أهمية ممارسات التصميم والتصنيع الصارمة. مع استمرار النظم الصناعية في التصغير والزيادة في التعقيد ، فإن الطلب على حلقات الاحتفاظ عالية الأداء ، لن ينمو إلا. قد تركز التطورات المستقبلية على المواد الذكية أو الأشكال الهندسية ذاتية التركيز أو أجهزة الاستشعار المدمجة-تمدد قدرات هذا العنصر الميكانيكي الأساسي الذي لا يحظى بالتقدير. .
