تعد Circlips ، المعروفة أيضًا باسم حلقات الاحتفاظ أو حلقات المفاجئة ، مكونات أساسية تستخدم لتأمين أجزاء على عمود أو داخل السكن. على الرغم من حجمها الصغير ، فإنها تلعب دورًا مهمًا في الحفاظ على التجميعات في مكانها ، خاصة في الأنظمة الميكانيكية ذات الأجزاء الدوارة أو المنزلق. من بين الأنواع الأكثر شيوعًا circlips الداخلية و circlips الخارجية . على الرغم من أنها تخدم أغراض مماثلة - الحركة الجانبية للمكونات - فإن تصميمها ووظائفها وتثبيتها مختلفة بشكل ملحوظ.
في هذه المقالة ، سنستكشف الاختلافات الرئيسية بين circlips الداخلية والخارجية ، بما في ذلك هيكلهم وتطبيقهم وطرق التثبيت وكيفية اختيار النوع الصحيح لاحتياجاتك.
ما هي circlips؟
Circlips عبارة عن حلقات معدنية شبه مرنة تتناسب مع الأخاديد المكررة في التجويف (ثقب) أو على رمح. أنها تعمل كمتابعين ميكانيكيين ، مما يمنع المكونات من الانزلاق أو التحول على طول المحور. عادة ما تصنع circlips من الفولاذ الزنبركي أو الفولاذ المقاوم للصدأ ، مما يوفر المرونة والقوة اللازمة للتجميع المتكرر والتفكيك.
تأتي Circlips في تصميمات مختلفة ، لكن النوعين الأساسيين هما:
circlips الداخلية - تتناسب مع أخدود داخل التجويف أو السكن
circlips الخارجية - تناسب أخدود على الجزء الخارجي من العمود
1. التصميم والهيكل

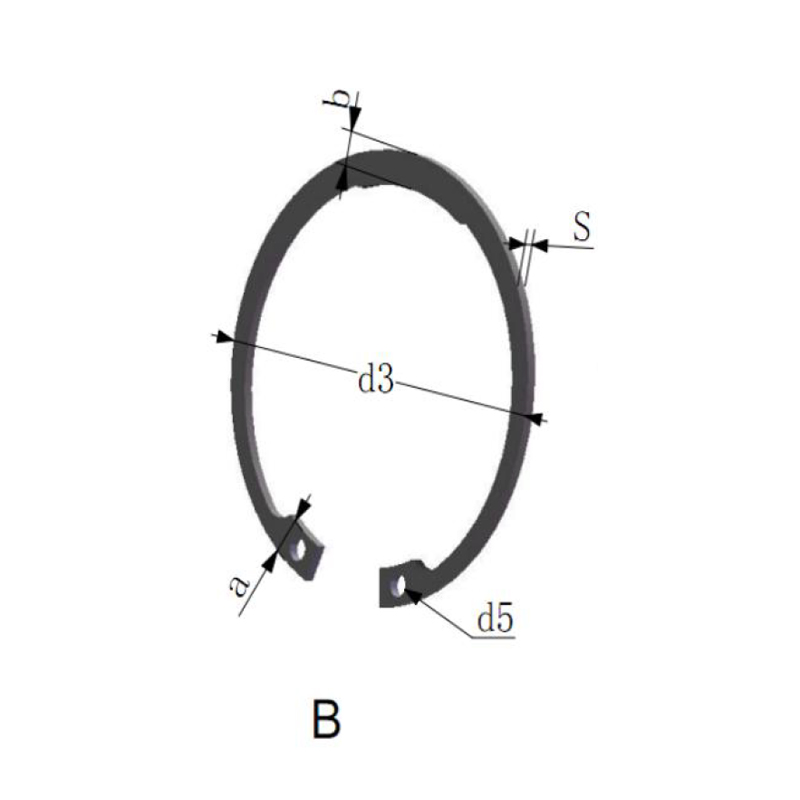

circlips الداخلية
شكلت لتناسب داخل القطر الداخلي من التجويف الأسطواني أو الإسكان
عادة ما يتم تجهيز النهايات بثقوب صغيرة أو العروات
ضغط عند تثبيته ، والتطبيق على الضغط الخارجي لتثبيت أنفسهم في مكانه
circlips الخارجية
مصمم للالتفاف حول قطر خارجي من رمح
ميزة مفتوحة النهايات التي تتوسع أثناء التثبيت
التعاقد مع أخدود العمود ، مع الضغط على الداخل للبقاء جالسًا
2. التثبيت والإزالة
يتطلب كلا النوعين من circlips كماشة خاصة ، المعروفة باسم كماشة circlip أو مضللة كماشة حلقة ، مع نصائح تتناسب مع الثقوب على نهايات circlip.
تثبيت circlips الداخلية:
يستخدم كماشة circlip الداخلية مع نصائح الافتتاح الخارجي
أدخل النصائح في ثقوب circlip ، وضغط الحلقة ، وإدخالها في الأخدود الداخلي من التجويف
الافراج للسماح لـ Circlip بالالتفاف في مكانه
تثبيت circlips الخارجية:
يستخدم الزردية الخارجي circlip مع نصائح الانهيار الداخلي
أدخل النصائح ، وتوسيع circlip ، وحركها فوق العمود في الأخدود
الافراج عن مقعد الحلقة بشكل مريح في الوضع
الإزالة هي ببساطة عكس التثبيت ، وذلك باستخدام نفس النوع من كماشة.
3. التطبيقات
يعتمد التمييز الأساسي في التطبيقات على ما إذا كان المكون يحتاج إلى تقييد داخل حفرة أو على عمود.
تُستخدم circlips الداخلية إلى:
منع المكونات من الانزلاق من العلب أو العلب الأسطوانية
امسك المحامل أو الأكمام أو البطانات داخل حفرة
شائع في عمليات نقل السيارات ، والأسطوانات الهيدروليكية ، ومقلبات التروس
تُستخدم circlips الخارجية إلى:
الحفاظ على أجزاء من الانزلاق من أ دوار العمود أو المحور
آمنة التروس أو البكرات أو المحامل في مكانها
غالبًا ما توجد في المحركات الكهربائية ، وأعمدة القيادة ، وتجميعات أدوات الآلة
4. المزايا والاعتبارات
| ميزة | circlips الداخلية | circlips الخارجية |
| موقع التثبيت | داخل التجويف أو السكن | حول رمح |
| قوة التثبيت | مضغوط أثناء التثبيت | توسع أثناء التثبيت |
| تحميل الاتجاه | يقاوم القوة دفع إلى الخارج | يقاوم القوة دفع إلى الداخل |
| الاستخدام الشائع | الاحتفاظ بالسكن | احتباس العمود |
إيجابيات circlip الداخلية:
يحمي المكونات داخل البيئات المختومة
انخفاض خطر التلوث الخارجي
أنيقة ، الانتهاء من الأجزاء البارزة أقل
إيجابيات circlip الخارجية:
من السهل فحص واستبدال
قبضة شعاعية قوية على مهاوي الدوران
غالبًا ما يكون التثبيت أسهل في الأنظمة المفتوحة
5. المواد والطلاء
عادة ما يصنع كلا النوعين من:
الصلب الربيع الكربوني - متينة ، مع قوة شد عالية
الفولاذ المقاوم للصدأ -مقاوم للتآكل للبيئات البحرية أو الغذاء
الطلاء الفوسفات أو أكسيد الأسود - تقليل الاحتكاك ومقاومة التآكل
الخيارات المطلية بالزنك - لمقاومة الصدأ المضافة والتباين البصري
قد تتطلب بعض التطبيقات circlips المعالجة بالحرارة لمقاومة الحمل الأعلى أو السبائك غير المغناطيسية في البيئات الحساسة.
6. المعايير والأحجام
تتبع Circlips أبعاد موحدة وفقًا للمعايير الدولية:
دين 472 - circlips الداخلية للملابس
دين 471 - circlips الخارجية للأعمدة
ANSI/ASME B18.27 - معيار خاتم أمريكا الشمالية
اختر دائمًا الحجم الصحيح بناءً على قطر الأخدود وسمك الحلقة. يمكن أن يؤدي التحجيم غير السليم إلى فشل circlip ، مما قد يتسبب في تلف الآلات أو مخاطر السلامة.
7. الاختيار بين circlips الداخلية والخارجية
عند اختيار circlip ، اسأل ما يلي:
هو المكون الموجود داخل السكن أو على رمح ؟
ما هو اتجاه الحمل المحوري المتوقع ؟
كم ثمن مساحة التجميع متاح؟
ما هي الظروف البيئية (الرطوبة ، درجة الحرارة ، المواد الكيميائية)؟
يكون صيانة منتظمة أو التفكيك المطلوب؟
بالنسبة للمشاريع التي تنطوي على اتصالات داخلية وخارجية ، من الشائع الاستخدام كلا النوعين من circlips معا ، كل ما يخدم وظيفة الاحتفاظ محددة.
خاتمة
على الرغم من مشابه في المفهوم ، circlips الداخلية والخارجية يقدم أغراضًا مميزة ومصممة على أجزاء مختلفة من التجميعات الميكانيكية. يعد فهم الفرق بينهما - كيف يتم تثبيته ، حيث يتناسبون ، وكيفية عملهم - أمرًا بالغ الأهمية لضمان تصميم الآلات الآمن والآمن والفعال.
سواء كنت تعمل على المعدات الصناعية أو أنظمة السيارات أو الأدوات الدقيقة ، فإن اختيار نوع وحجم Circlip الصحيحين هو مفتاح الحفاظ على الأداء وتقليل التآكل مع مرور الوقت. عندما تكون في شك ، راجع معايير الصناعة أو استشر الشركة المصنعة للعثور على الملاءمة المناسبة لتطبيقك.
من خلال إتقان هذه المكونات الصغيرة ولكن العظيمة ، يمكن للمهندسين والفنيين ضمان أن تظل الأجزاء الدوارة آمنة ، وتبقى المكونات المتحركة محاذاة ، وتعمل الأنظمة الميكانيكية بأمان وسلاسة.
